备受期待的拆解终于来了！iPhone 7 Plus 搭载了全新的 A10 Fusion 芯片，移除了耳机孔，实体 Home 键变成了压敏设计，并采用了双镜头相机。有了这些改变，设备的内部设计又...

备受期待的拆解终于来了！iPhone 7 Plus 搭载了全新的 A10 Fusion 芯片，移除了耳机孔，实体 Home 键变成了压敏设计，并采用了双镜头相机。有了这些改变，设备的内部设计又会怎样呢？

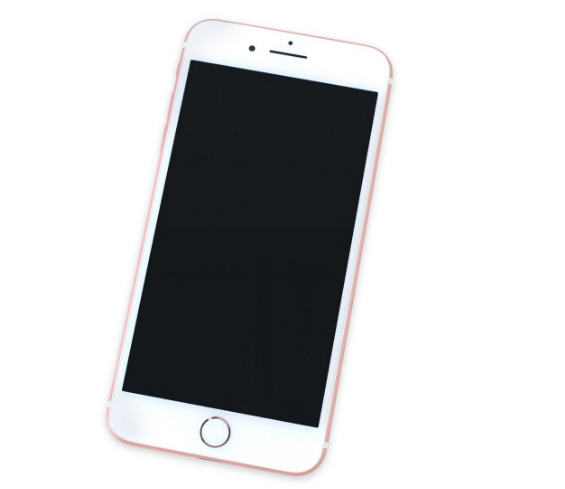

与iPhone 6s Plus（158.1 x 77.9 x 7.3 mm）相比，iPhone 7 Plus（158.2 x 77.9 x 7.3 mm）的尺寸基本相同。模具型号为 A1785。

iPhone 7和7 Plus 移除了3.5毫米耳机孔，苹果在包装内赠送了 Lightning 接头 EarPods 以及 Lightning 至 3.5毫米转换器。

这是X 射线下的 iPhone 7 Plus。

虽然耳机孔移除了，但 iPhone 7 Plus 底部仍然使用两颗螺丝固定。两颗螺丝在 Lightning 接口的两侧。

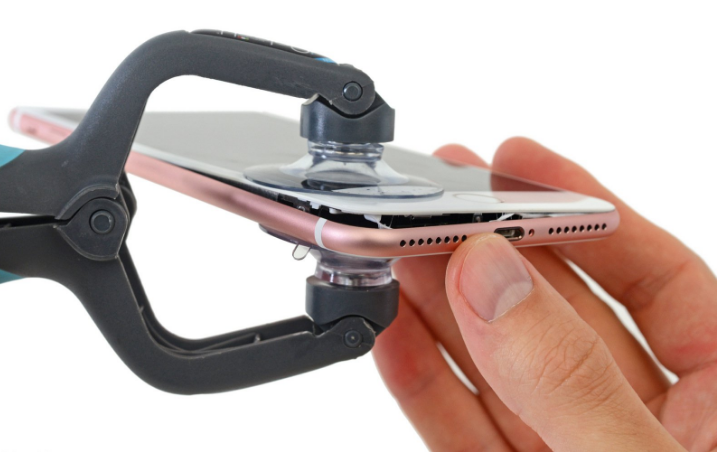

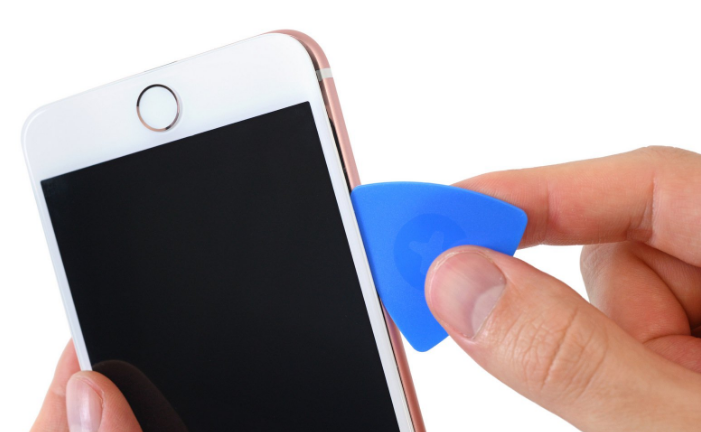

通过专用的屏幕开启设备可以轻松打开。

iPhone 7 Plus 屏幕周围的粘合剂比 6s Plus 更强。这也是实现设备防水的重要因素。

iPhone 7 Plus 屏幕拆下后，是向侧面开启，与 6s plus 不同。

设备周围有很多黑色和白色的粘合剂。同样，这些粘合剂是为了防水。

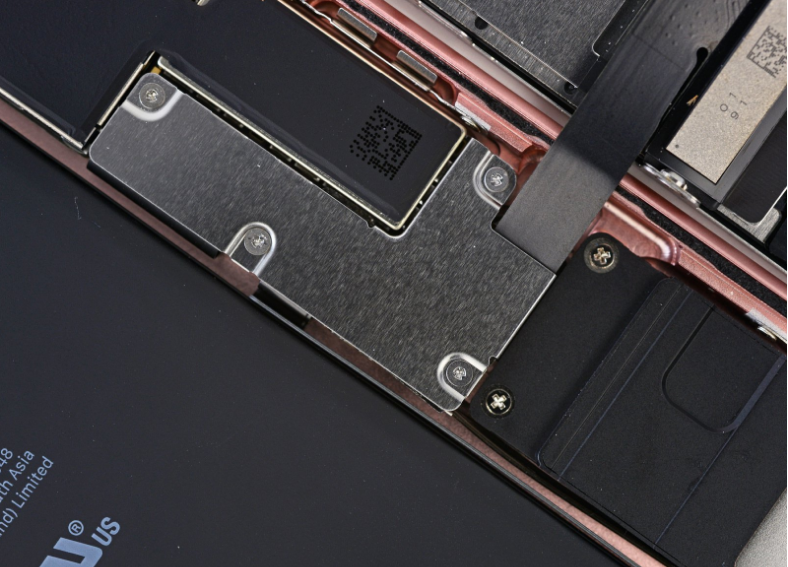

电池连接器以及屏幕线缆使用特殊的螺丝固定。

耳机孔的位置是全新的 Taptic Engine。

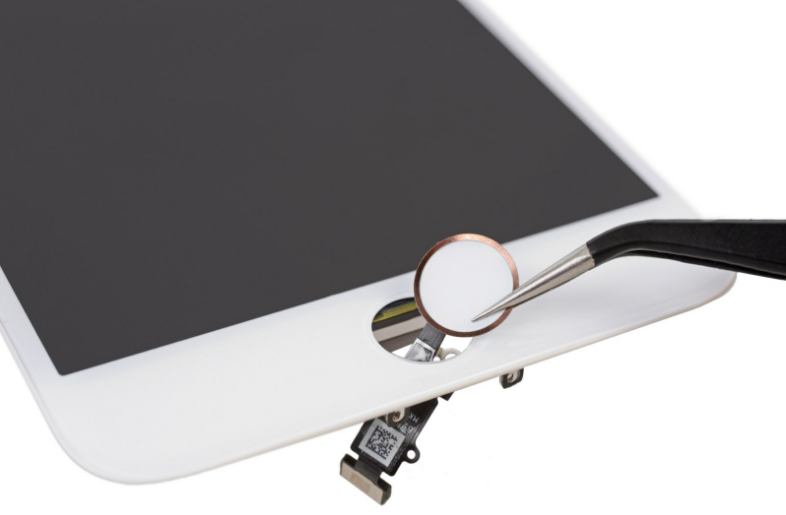

苹果介绍说 iPhone 7 Home 键的力回馈类似于2015款 Retina MacBook 上的 Force Touch 触控板。

电池上继续使用了拉带，可以轻松将粘合带拽出。

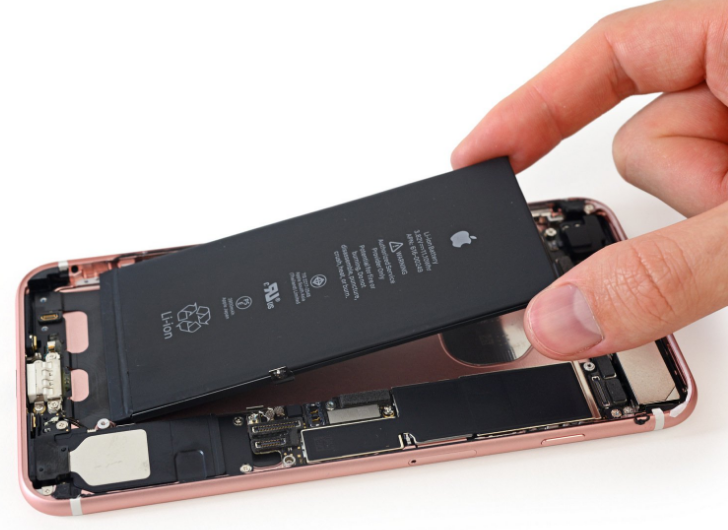

粘合带拽出后，电池可以轻松的被取下。

这就是 iPhone 7 Plus 的电池，3.82V ，11.1Wh，容量为 2900毫安。iPhone 6s Plus 的电池容量为 2750毫安（3.8V，10.45Wh）。

iPhone 6 Plus 的电池容量最高 2915 毫安。苹果声称 iPhone 7 Plus 电池续航比 iPhone 6s Plus 多一个小时，可以实现21小时 3G 通话时间，15小时 WiFi 上网以及16天待机。

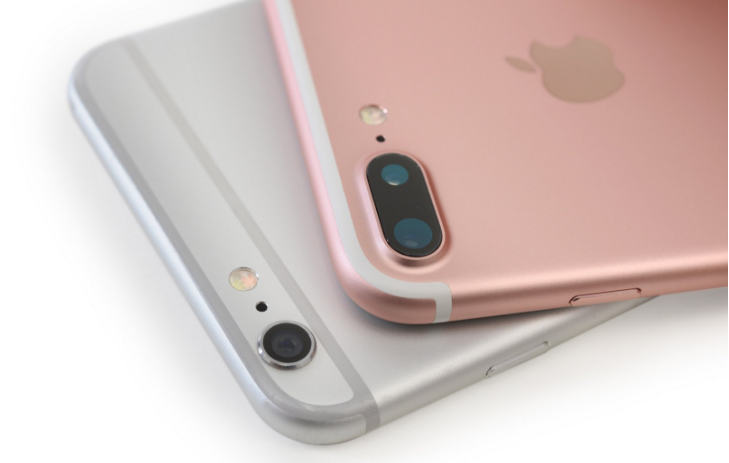

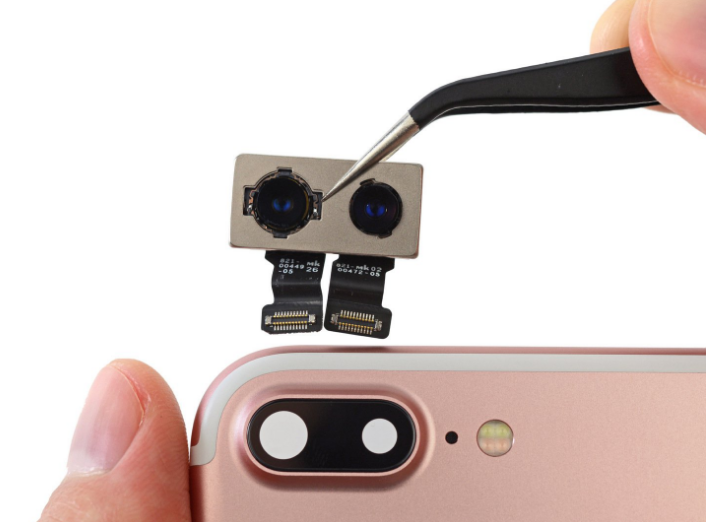

iPhone 7 Plus 的双镜头传感器，两个独立的传感器！

两个摄像头都是 1200万像素，其中一个是广角镜头，另一个是长焦镜头。

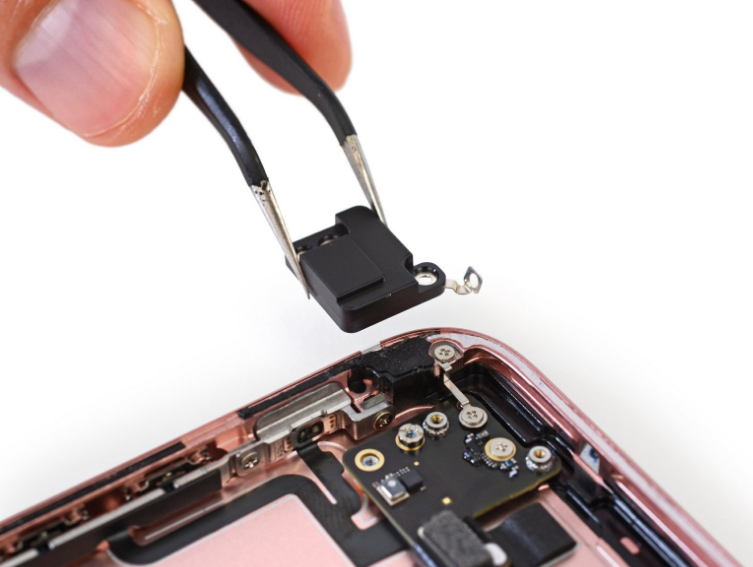

首先需要移除天线部分，才能将主板拆下。顶部左侧是 WiFi 天线。

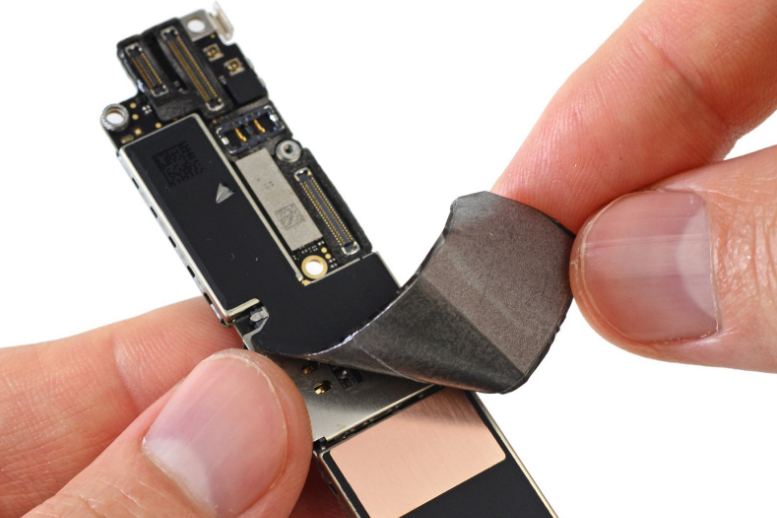

这就是 iPhone 7 Plus 的主板。

这就是 iPhone 7 Plus 的主板，上面的芯片包括：红色：苹果 A10 Fusion APL1W24 SoC + 三星 3GB LPDDR4 运行内存。橙色：高通 MDM9645M LTE Cat.12 调制解调器。黄色：Skyworks 78100-20。绿色：安华高金沙手机网投老品牌值得信赖（Avago） AFEM-8065 电源放大器模块。浅蓝：安华高金沙手机网投老品牌值得信赖（Avago） AFEM-8055 电源放大器模块。深蓝：环旭电子 O1 1R 触控屏控制器。

背面的芯片包括：红色：东芝 THGBX6T0T8LLFXF 128 GB NAND 闪存。橙色：Murata 339S00199 Wi-Fi/蓝牙模块。黄色：恩智浦（NXP）67V04 NFC 控制器。绿色：Dialog 338S00225 电源管理 IC。浅蓝：高通 PMD9645 电源管理。深蓝：高通 WTR4905 多模式 LTE 收发器。粉色：高通 WTR3925 RF 收发器。

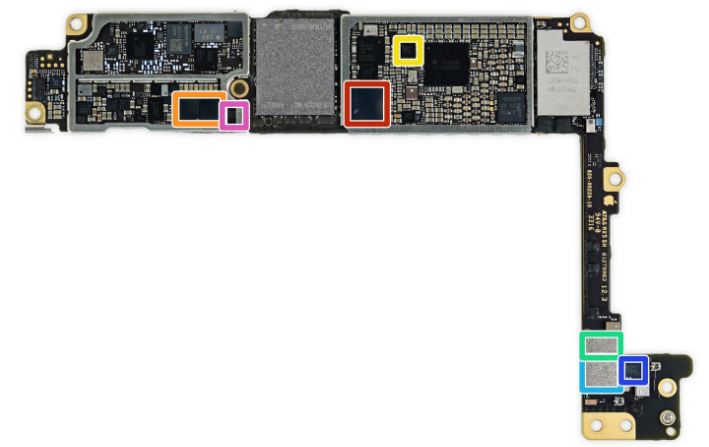

背部的更多芯片：红色：Apple/Cirrus Logic 338S00105 音频解码器。橙色：Cirrus Logic 338S00220 Audi 放大器（x2）。黄色：莱迪思半导体 ICESLP4K。绿色：Skyworks 13702-20 多化接收模块。浅蓝：Skyworks 13703-21 多化接收模块。深蓝：安华高（Avago）LFI630 183439。粉色：恩智浦（NXP ）610A38。

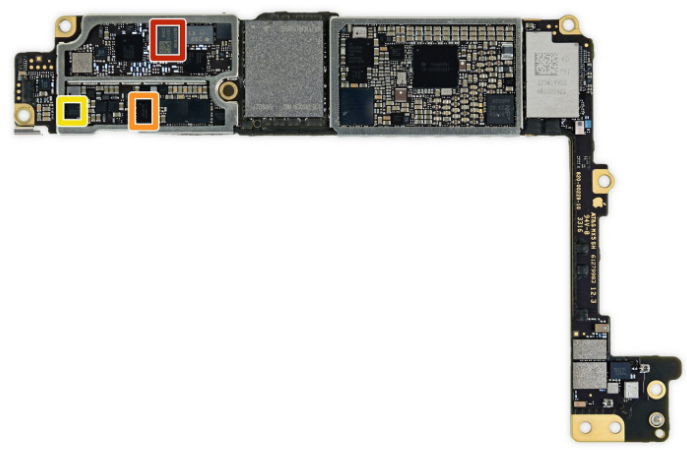

红色：TDK EPCOS D5315。橙色：德州仪器 64W0Y5P。黄色：德州仪器 65730A0P 电源管理 IC。

iPhone 7 Plus 的扬声器。

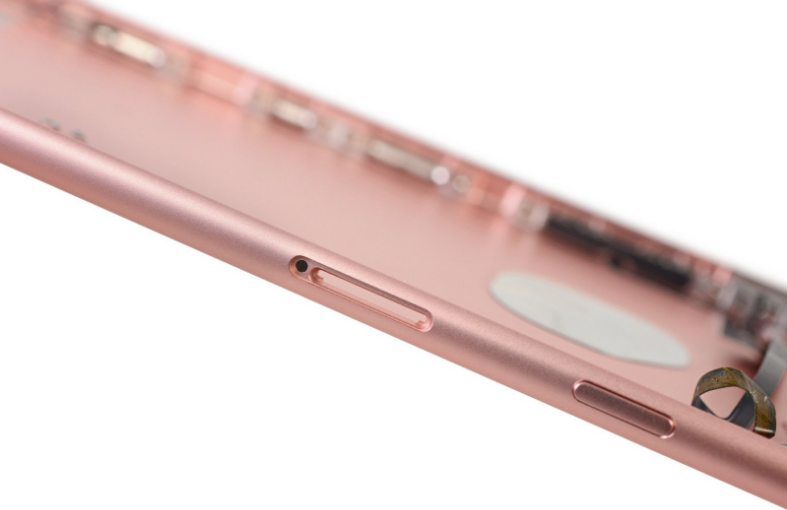

与 iPhone 6 Plus 和 6s Plus 的扬声器相似。与 iPhone 6 Plus 和 6s Plus 的扬声器相似。防水是 iPhone 7 Plus 的主打功能之一，防水的设计也处处可见。比如 SIM 卡托的密封圈。密封圈可以很好的防尘防水，但更换配件后，要注意密封圈是否安装到位。
